Schraublochstanzen / Blechlocher Sortimente
Rund Locher Satz M12 M63 / mit Kugellager
Inhalt: 8 Schraublochstanzen / mit Kugellager 12,5 =M12 16,5 =M16 20,5 =M20 25,5 =M25 S 32,5 =M32 S 40,5 =M40 S 50,5 =M50 63,5 =M63 + je 1 Kugellager-Schraube M6 x 40 -Mini, M10 x 1 x 55 - 51100, M16 x 1,5 x 55 - 51103 M20 x 1,5 x 80 - 51104 + 1 Schraube M16 x 1,5 x 70 + 1 Schraubenloch-Stufenbohrer Einsatzzweck: Geeignet für Stahlbleche, Edelstahlbleche, Bunt- und Leichtmetalle, Kunststoffe. Ideal für Schaltanlagenbauer, Elektriker. Mit wenigen Handgriffen dünnwandige Materialien (Stahlbleche (St 37) und Kunststoffe) schnell, mühelos, sauber und gratfrei lochen. Besonders gut geeignet für den Einsatz mit Schraubenschlüsseln, Handhydraulikstanzen oder Fußhydraulikstanzen. Sondergrößen sind auf Anfrage lieferbar. Qualität spezielle Schneiden-Geometrie für jeden Durchmesser, dies gewährleistet einen leichten Anschnitt und ein zügiges Durchstanzen für Hand oder Hydraulikbetrieb. Stempel und Matrize sind von der Schneide weg konisch hinterdreht - Verringerung von Schneiddruck und Kraftaufwand. massive Ausführung aus zähem Spezial-Werkzeugstahl garantiert eine lange Lebensdauer. Gebrauchsanleitung: Mit Bohrmaschine Loch für Schraube bohren (mindestens 2 mm größer sein als der Ø der Schraube). Bei zu kleinem Loch wird Gewinde beschädigt. Matrize mit Schraube durch das vorgebohrte Loch stecken und Stempel aufschrauben. Mit Schrauben-Schlüssel, Ratsche oder Hydraulikstanze Schraube langsam und gleichmäßig anziehen, bis es knackt. Anwendungshinweise: Vor dem Einsatz der Schraublochstanze sollte die Zugschraube mitSchneidspray oder Schneidpaste unbedingt geschmiert werden. Maximale Blechstärken bitte der untenstehenden Tabelle entnehmen! Diese können auch überschritten werden. Dabei entsteht aber ein stärkerer Verschleiß der Schrauben. Zum Stanzen dickerer Bleche die S-Ausführung verwenden! Diese haben eine dickere Schraube und deshalb eine größere Schneidkapazität. Dickere Schrauben können sich nicht so leicht verbiegen und reißen auch nicht so leicht ab. Da die Schrauben der schwächste Punkt bei den Lochern sind, gilt grundsätzlich: Je dicker die Schraube, desto größer die Schneidkapazität. Richtwerte über den Einsatz von Schraublochstanzen Durchmesser Eisen- u. Stahlbleche Nirosta- und VA- Bleche Alu- Kupferbleche Kunststoffe 10-15,2 mm 1,5 mm 1,0 mm 1,5 mm 1,5 mm 16-38 mm 2,0 mm 1,2 mm 2,0 mm 2,0 mm 39-50 mm 2,0 mm 1,5 mm 2,0 mm 2,0 mm 51-115 mm 3,0 mm 2,0 mm 3,5 mm 3,5 mm S22,5-S45 mm 3,0 mm 2,0 mm 3,5 mm 3,5 mm S47-S61 mm 4,0 mm 3,0 mm 4,0 mm 4,0 mm
Rund Locher Satz M12 M63 / ohne Kugellager
Inhalt: 8 Schraublochstanzen / ohne Kugellager 12,5 =M12 16,5 =M16 20,5 =M20 25,5 =M25 S 32,5 =M32 S 40,5 =M40 S 50,5 =M50 63,5 =M63 + je 1 Schraube M6 x 30, M10 x 1 x 45, M16 x 1,5 x 55, M16 x 1,5 x 70, M20 x 1,5 x 80 Einsatzzweck: Geeignet für Stahlbleche, Edelstahlbleche, Bunt- und Leichtmetalle, Kunststoffe. Ideal für Schaltanlagenbauer, Elektriker. Mit wenigen Handgriffen dünnwandige Materialien (Stahlbleche (St 37) und Kunststoffe) schnell, mühelos, sauber und gratfrei lochen. Besonders gut geeignet für den Einsatz mit Schraubenschlüsseln, Handhydraulikstanzen oder Fußhydraulikstanzen. Sondergrößen sind auf Anfrage lieferbar. Qualität spezielle Schneiden-Geometrie für jeden Durchmesser, dies gewährleistet einen leichten Anschnitt und ein zügiges Durchstanzen für Hand oder Hydraulikbetrieb. Stempel und Matrize sind von der Schneide weg konisch hinterdreht - Verringerung von Schneiddruck und Kraftaufwand. massive Ausführung aus zähem Spezial-Werkzeugstahl garantiert eine lange Lebensdauer. Gebrauchsanleitung: Mit Bohrmaschine Loch für Schraube bohren (mindestens 2 mm größer sein als der Ø der Schraube). Bei zu kleinem Loch wird Gewinde beschädigt. Matrize mit Schraube durch das vorgebohrte Loch stecken und Stempel aufschrauben. Mit Schrauben-Schlüssel, Ratsche oder Hydraulikstanze Schraube langsam und gleichmäßig anziehen, bis es knackt. Anwendungshinweise: Vor dem Einsatz der Schraublochstanze sollte die Zugschraube mitSchneidspray oder Schneidpaste unbedingt geschmiert werden. Maximale Blechstärken bitte der untenstehenden Tabelle entnehmen! Diese können auch überschritten werden. Dabei entsteht aber ein stärkerer Verschleiß der Schrauben. Zum Stanzen dickerer Bleche die S-Ausführung verwenden! Diese haben eine dickere Schraube und deshalb eine größere Schneidkapazität. Dickere Schrauben können sich nicht so leicht verbiegen und reißen auch nicht so leicht ab. Da die Schrauben der schwächste Punkt bei den Lochern sind, gilt grundsätzlich: Je dicker die Schraube, desto größer die Schneidkapazität. Richtwerte über den Einsatz von Schraublochstanzen Durchmesser Eisen- u. Stahlbleche Nirosta- und VA- Bleche Alu- Kupferbleche Kunststoffe 10-15,2 mm 1,5 mm 1,0 mm 1,5 mm 1,5 mm 16-38 mm 2,0 mm 1,2 mm 2,0 mm 2,0 mm 39-50 mm 2,0 mm 1,5 mm 2,0 mm 2,0 mm 51-115 mm 3,0 mm 2,0 mm 3,5 mm 3,5 mm S22,5-S45 mm 3,0 mm 2,0 mm 3,5 mm 3,5 mm S47-S61 mm 4,0 mm 3,0 mm 4,0 mm 4,0 mm
Rund Locher Satz PG7 PG48 / mit Kugellager S - Ausführung
Inhalt: 10 Schraublochstanzen / mit Kugellager S- Ausführung für dickere Bleche Ø112,5 = PG7 15,2 = PG9 18,6 = PG11 20,5 = PG13,5 S 22,5 = PG16 S 28,3 = PG21 S 37,0 = PG29 S 47,0 =PG36 S 54,0 = PG42 S 60,0 =PG48 + je 1 Kugellager-Schraube M6 x 40 -Mini, M8 x 1 x 40 -Mini, M10 x 1 x 55 - 51100 M16 x 1,5 x 55 - 51103 M20 x 1,5 x 80 - 51104 + 1 Schraubenloch-Stufenbohrer Einsatzzweck: Geeignet für Stahlbleche, Edelstahlbleche, Bunt- und Leichtmetalle, Kunststoffe. Ideal für Schaltanlagenbauer, Elektriker. Mit wenigen Handgriffen dünnwandige Materialien (Stahlbleche (St 37) und Kunststoffe) schnell, mühelos, sauber und gratfrei lochen. Besonders gut geeignet für den Einsatz mit Schraubenschlüsseln, Handhydraulikstanzen oder Fußhydraulikstanzen. Sondergrößen sind auf Anfrage lieferbar. Qualität spezielle Schneiden-Geometrie für jeden Durchmesser, dies gewährleistet einen leichten Anschnitt und ein zügiges Durchstanzen für Hand oder Hydraulikbetrieb. Stempel und Matrize sind von der Schneide weg konisch hinterdreht - Verringerung von Schneiddruck und Kraftaufwand. massive Ausführung aus zähem Spezial-Werkzeugstahl garantiert eine lange Lebensdauer. Gebrauchsanleitung: Mit Bohrmaschine Loch für Schraube bohren (mindestens 2 mm größer sein als der Ø der Schraube). Bei zu kleinem Loch wird Gewinde beschädigt. Matrize mit Schraube durch das vorgebohrte Loch stecken und Stempel aufschrauben. Mit Schrauben-Schlüssel, Ratsche oder Hydraulikstanze Schraube langsam und gleichmäßig anziehen, bis es knackt. Anwendungshinweise: Vor dem Einsatz der Schraublochstanze sollte die Zugschraube mitSchneidspray oder Schneidpaste unbedingt geschmiert werden. Maximale Blechstärken bitte der untenstehenden Tabelle entnehmen! Diese können auch überschritten werden. Dabei entsteht aber ein stärkerer Verschleiß der Schrauben. Zum Stanzen dickerer Bleche die S-Ausführung verwenden! Diese haben eine dickere Schraube und deshalb eine größere Schneidkapazität. Dickere Schrauben können sich nicht so leicht verbiegen und reißen auch nicht so leicht ab. Da die Schrauben der schwächste Punkt bei den Lochern sind, gilt grundsätzlich: Je dicker die Schraube, desto größer die Schneidkapazität. Richtwerte über den Einsatz von Schraublochstanzen Durchmesser Eisen- u. Stahlbleche Nirosta- und VA- Bleche Alu- Kupferbleche Kunststoffe 10-15,2 mm 1,5 mm 1,0 mm 1,5 mm 1,5 mm 16-38 mm 2,0 mm 1,2 mm 2,0 mm 2,0 mm 39-50 mm 2,0 mm 1,5 mm 2,0 mm 2,0 mm 51-115 mm 3,0 mm 2,0 mm 3,5 mm 3,5 mm S22,5-S45 mm 3,0 mm 2,0 mm 3,5 mm 3,5 mm S47-S61 mm 4,0 mm 3,0 mm 4,0 mm 4,0 mm
Rund Locher Satz PG7 PG48 / ohne Kugellager
Inhalt: 10 Schraublochstanzen / ohne Kugellager Ø12,5 = PG7 15,2 = PG9 18,6 = PG11 20,5 = PG13,5 22,5 = PG16 28,3 = PG21 37,0 = PG29 47,0 = PG36 54,0 = PG42 60,0 = PG48 + je 1 Schraube M6 x 30, M8 x 1 x 35, M10 x 1 x 55, M12 x 1,5 x 70 und M16 x 1,5 x 80 Einsatzzweck: Geeignet für Stahlbleche, Edelstahlbleche, Bunt- und Leichtmetalle, Kunststoffe. Ideal für Schaltanlagenbauer, Elektriker. Mit wenigen Handgriffen dünnwandige Materialien (Stahlbleche (St 37) und Kunststoffe) schnell, mühelos, sauber und gratfrei lochen. Besonders gut geeignet für den Einsatz mit Schraubenschlüsseln, Handhydraulikstanzen oder Fußhydraulikstanzen. Sondergrößen sind auf Anfrage lieferbar. Qualität spezielle Schneiden-Geometrie für jeden Durchmesser, dies gewährleistet einen leichten Anschnitt und ein zügiges Durchstanzen für Hand oder Hydraulikbetrieb. Stempel und Matrize sind von der Schneide weg konisch hinterdreht - Verringerung von Schneiddruck und Kraftaufwand. massive Ausführung aus zähem Spezial-Werkzeugstahl garantiert eine lange Lebensdauer. Gebrauchsanleitung: Mit Bohrmaschine Loch für Schraube bohren (mindestens 2 mm größer sein als der Ø der Schraube). Bei zu kleinem Loch wird Gewinde beschädigt. Matrize mit Schraube durch das vorgebohrte Loch stecken und Stempel aufschrauben. Mit Schrauben-Schlüssel, Ratsche oder Hydraulikstanze Schraube langsam und gleichmäßig anziehen, bis es knackt. Anwendungshinweise: Vor dem Einsatz der Schraublochstanze sollte die Zugschraube mitSchneidspray oder Schneidpaste unbedingt geschmiert werden. Maximale Blechstärken bitte der untenstehenden Tabelle entnehmen! Diese können auch überschritten werden. Dabei entsteht aber ein stärkerer Verschleiß der Schrauben. Zum Stanzen dickerer Bleche die S-Ausführung verwenden! Diese haben eine dickere Schraube und deshalb eine größere Schneidkapazität. Dickere Schrauben können sich nicht so leicht verbiegen und reißen auch nicht so leicht ab. Da die Schrauben der schwächste Punkt bei den Lochern sind, gilt grundsätzlich: Je dicker die Schraube, desto größer die Schneidkapazität. Richtwerte über den Einsatz von Schraublochstanzen Durchmesser Eisen- u. Stahlbleche Nirosta- und VA- Bleche Alu- Kupferbleche Kunststoffe 10-15,2 mm 1,5 mm 1,0 mm 1,5 mm 1,5 mm 16-38 mm 2,0 mm 1,2 mm 2,0 mm 2,0 mm 39-50 mm 2,0 mm 1,5 mm 2,0 mm 2,0 mm 51-115 mm 3,0 mm 2,0 mm 3,5 mm 3,5 mm S22,5-S45 mm 3,0 mm 2,0 mm 3,5 mm 3,5 mm S47-S61 mm 4,0 mm 3,0 mm 4,0 mm 4,0 mm
WAB Blechlochersatz „Montage” ISO POWER SPLIT plus mit Spaltstempel für VA-Bleche metrisch
Blechlocher mit 2 Anschnittpunkten 5 Durchmesser komplett, im Kunststoffkasten Inhalt: je 1 Locher M 16 – 20 – 25 – 32 – 40 1 HSS Co-Bohrer 12,5 M 12 1 Tube Antiverschleißpaste 1 HSS Co-Vorbohrer – Mehrstufenbohrer – Stufen: 8-10-11,5-12,5(M12,5)14,5-17,5-21 mm

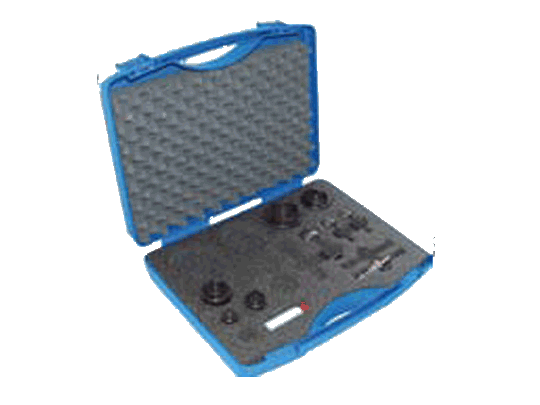

WAB Blechlochersatz „Montage” metrisch
Blechlocher mit 3 Anschnittpunkten 5 Durchmesser komplett, im Kunststoffkasten Inhalt: je 1 Locher M 16 – 20 – 25 – 32 – 40 2 Kugellagerschrauben 9,5 x 50 mm 1 Zugschraube 19,0 x 55 mm 1 Tube Antiverschleißpaste 1 HSS Co-Vorbohrer – Mehrstufenbohrer – Stufen: 8-10-11,5-12,5(M12,5)14,5-17,5-21 mm

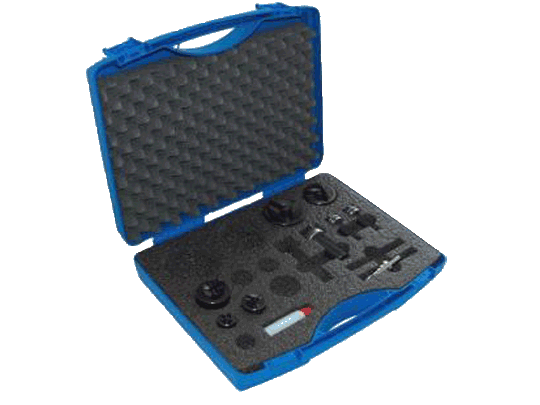

WAB Blechlochersatz „Montage” metrisch mit POWER SPLIT Spaltstempel Locher
Blechlocher mit 3 Anschnittpunkten 5 Durchmesser komplett, im Kunststoffkasten Inhalt: je 1 Locher M 16 – 20 – 25 – 32 – 40 2 Kugellagerschrauben 9,5 x 50 mm 1 Kugellagerschraube 19,0 x 55 mm 1 Tube Antiverschleißpaste 1 HSS Co-Vorbohrer – Mehrstufenbohrer – Stufen: 8-10-11,5-12,5(M12,5)14,5-17,5-21 mm

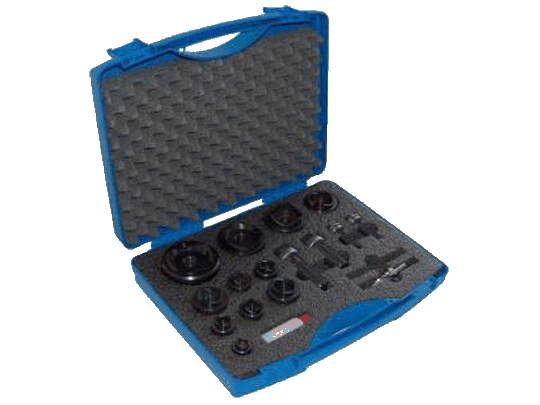

WAB Blechlochersatz „Spezial” PG
Blechlocher mit 3 Anschnittpunkten 11 Durchmesser komplett, im Kunststoffkasten Inhalt: je 1 Locher PG 7–9–11–13–16–21–29–36–42–48–30,5 mm 2 Kugellagerschrauben 9,5 x 50 mm 1 Kugellagerschraube 19,0 x 55 mm 1 Kugellagerschraube 19,0 x 75 mm 1 Tube Antiverschleißpaste 1 HSS Co-Vorbohrer – Mehrstufenbohrer- Stufen 8-10-11,5-12,5 (M12)-14,5-17,5-21 mm

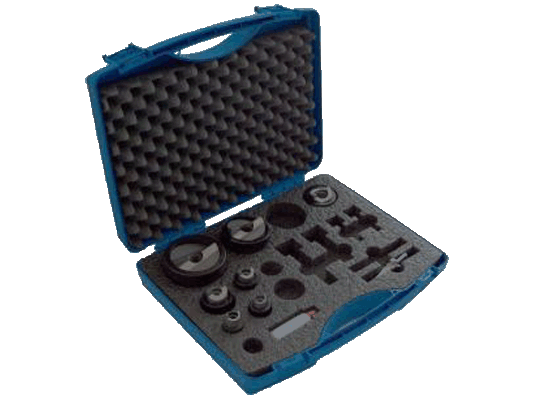

WAB Blechlochersatz „Standard” ISO POWER SPLIT plus mit Spaltstempel für VA-Bleche metrisch
Blechlocher mit 2 Anschnittpunkten 7 Durchmesser komplett, im Kunststoffkasten Inhalt: je 1 Locher M 16 – 20 – 25 – 32 – 40 – 50 – 63 1 HSS Co-Spezialbohrer M 12 1 Tube Antiverschleißpaste 1 HSS Co-Vorbohrer – Mehrstufenbohrer – Stufen: 8-10-11,5-12,5(M12,5)14,5-17,5-21 mm

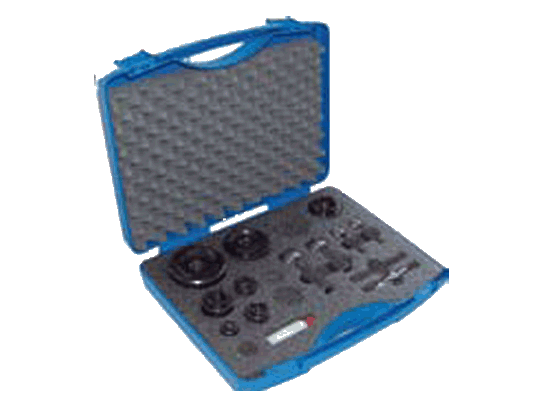

WAB Blechlochersatz „Standard” metrisch
Blechlocher mit 3 Anschnittpunkten 7 Durchmesser komplett, im Kunststoffkasten Inhalt: je 1 Locher M 16 – 20 – 25 – 32 – 40 – 50 – 63 2 Kugellagerschrauben 9,5 x 50 mm 1 Zugschraube 19,0 x 55 mm 1 Zugschraube 19,0 x 75 mm 1 Tube Antiverschleißpaste 1 HSS Co-Vorbohrer – Mehrstufenbohrer – Stufen: 8-10-11,5-12,5(M12,5)14,5-17,5-21 mm

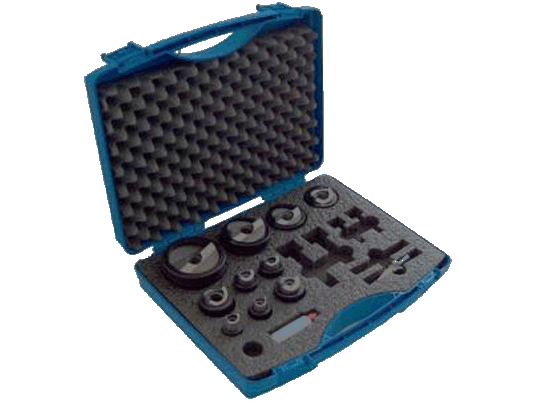

WAB Blechlochersatz „Standard” PG POWER SPLIT plus mit Spaltstempel für VA-Bleche
Blechlocher mit 3 Anschnittpunkten 10 Durchmesser komplett, im Kunststoffkasten Inhalt: je 1 Locher PG 9 – 11 – 13 – 16 – 21 – 29 – 36 – 42 – 48 – 30,5 mm 1 Tube Antiverschleißpaste 1 HSS Co-Vorbohrer – Mehrstufenbohrer – Stufen: 8-10-11,5-12,5(M12,5)14,5-17,5-21 mm

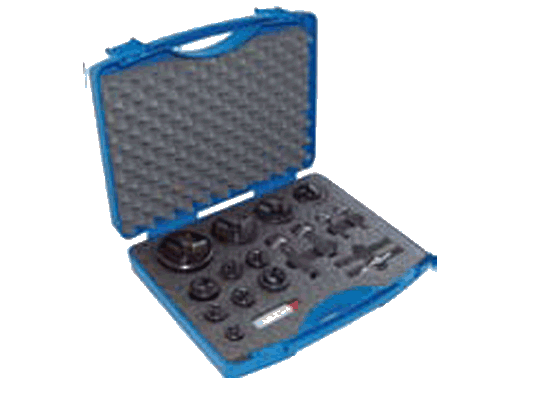

WAB Blechlochersatz „Standard” PG POWER SPLITmit Spaltstempel Locher
10 Durchmesser komplett, im Kunststoffkasten Inhalt: je 1 Locher PG 9 – 11 – 13 – 16 – 21 – 29 – 36 – 42 – 48 – 30,5 mm 2 Kugellagerschrauben 9,5 x 50 mm 1 Zugschraube 19,0 x 55 mm 1 Zugschraube 19,0 x 75 mm 1 Tube Antiverschleißpaste 1 HSS Co-Vorbohrer – Mehrstufenbohrer – Stufen: 8-10-11,5-12,5(M12,5)14,5-17,5-21 mm

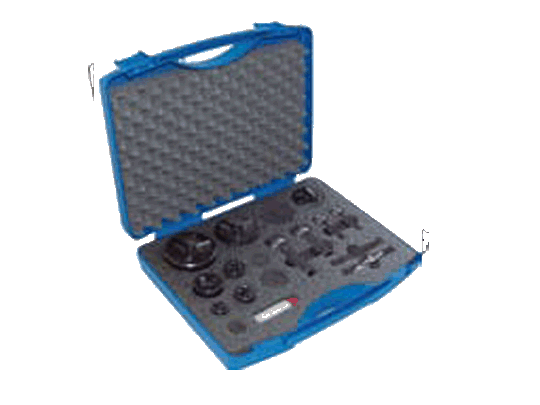

WAB Blechlochersatz „Standard” POWER SPLIT mit Spaltstempel metrisch
Blechlocher mit 3 Anschnittpunkten 7 Durchmesser komplett, im Kunststoffkasten Inhalt: je 1 Locher M 16 – 20 – 25 – 32 – 40 – 50 – 63 2 Kugellagerschrauben 9,5 x 50 mm 1 Kugellagerschraube 19,0 x 55 mm 1 Kugellagerschraube 19,0 x 75 mm 1 Tube Antiverschleißpaste 1 HSS Co-Vorbohrer – Mehrstufenbohrer – Stufen: 8-10-11,5-12,5(M12,5)14,5-17,5-21 mm
